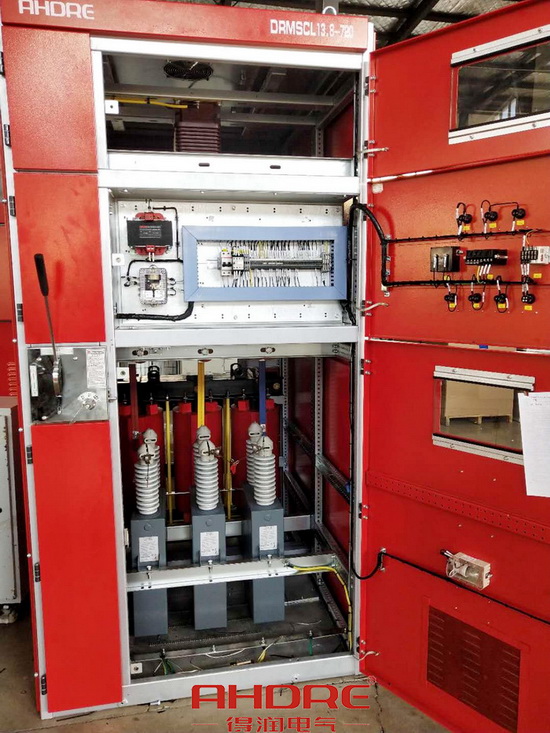

無功補償柜是是將固定容量的電容器組并聯連接在配電變壓器母線上，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，提高整體的電力傳輸效率。在配電系統中常采用無功補償柜提高系統回路功率因數，但在配電室中，將無功補償柜的電氣位置安裝于貫穿母排最前端(即靠近變壓器側)或安裝于貫穿母排最末端(遠離變壓器側)兩種方式，那么哪種方案適合呢？

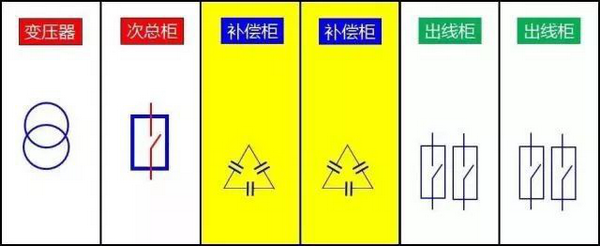

第一類: 安裝于貫穿母排最前端(靠近變壓器)

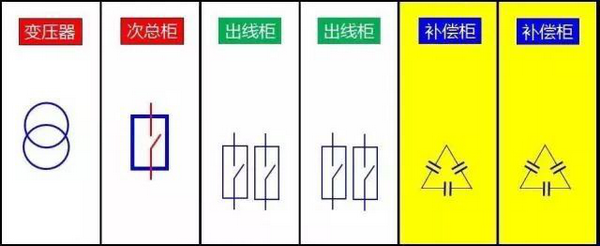

第二類: 安裝于貫穿母排最末端(遠離變壓器)

1.貫穿母排的容量比較

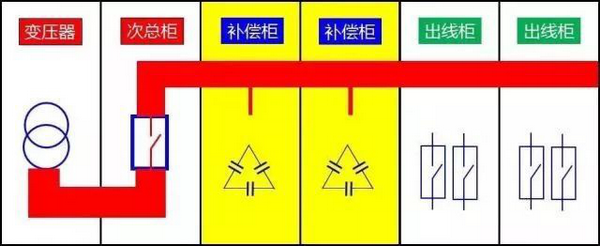

第一類: 安裝于貫穿母排最前端(靠近變壓器)

若補償柜安裝于貫穿母排最前端：由于所有負載電流將流經補償柜內的貫穿母排,因此貫穿母排容量需同時考慮所有負載電流的載流量，故貫穿母排所須容量較大。

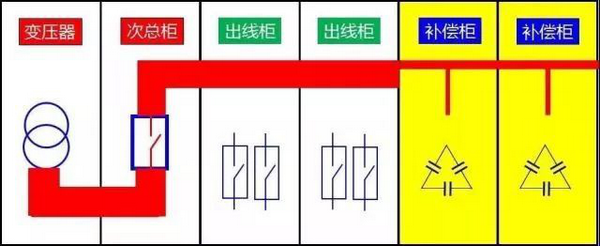

第二類: 安裝于貫穿母排最末端(遠離變壓器)

安裝于貫穿母排最末端：由于補償柜置于貫穿母排最末端，因此補償柜內的貫穿母排僅需考慮補償柜的運行電流(含裕量)，故貫穿母排相較于前者所需容量較小。

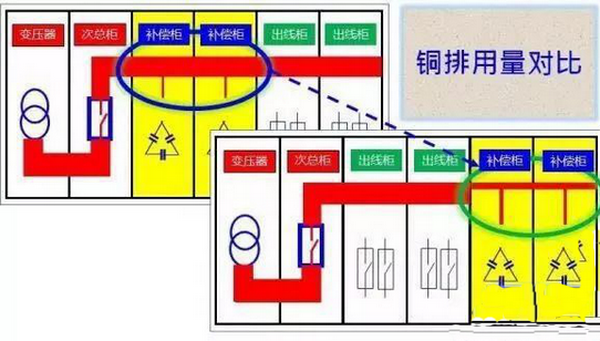

綜合比較

從設備投資角度，將補償柜置置于貫穿母排最末端為最經濟最省錢的安裝位置。

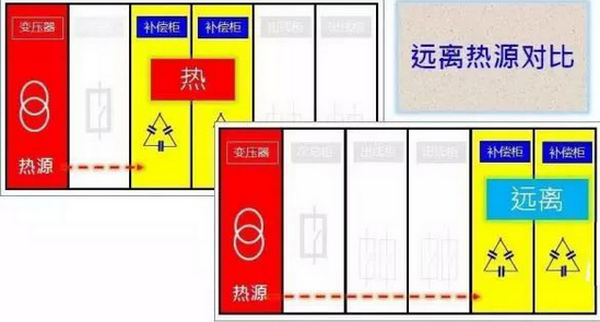

2.使用環境比較

因補償柜內的電容器較易受環境溫度影響，因此，補償柜安裝位置應注意使用的環境溫度，以延長電容器壽命。

第一類: 安裝于貫穿母排最前端(靠近變壓器)

安裝于貫穿母排最前端：由于補償柜非常接近發熱量最大的變壓器，且補償柜內的貫穿母排流經相對較大的電流，其將產生較高之溫度，間接提高補償柜內溫度。

第二類: 安裝于貫穿母排最末端(遠離變壓器)

安裝于貫穿母排最末端：因補償柜置于貫穿母排最末端，相對離變壓器較遠且補償柜內的貫穿母排僅流經補償電流，故相較于前者于補償柜內產生較低損耗及溫度。

綜合比較

3.改善效果比較

無論補償柜置于最貫穿母排前端或最末端，其對系統的功率因數改善、降低系統視在電流及諧波治理的補償效果皆相同；

故無論將補償柜安裝于貫穿母排最前端或最末端，其不影響補償柜的改善效果。

綜合上述比較結果：

(1) 將補償柜安裝于貫穿母排最末端，母排所須容量最小且最經濟；

(2) 補償柜置于最末端對影響最?。?/p>

(3) 補償柜無論安裝于貫穿母排前端或末端的，改善效果一致。

因此補償柜安裝于貫穿母排末端為最經濟且最佳的配置方式!
