Prisma E低壓開關柜，630A分配電系統，得潤電氣供應
發布日期：2019-07-09
掃一掃
來源：
瀏覽次數：311
Prisma E低壓配電柜，630A分配電系統，經施耐德授權由安徽得潤電氣生產的一款配電設備。該產品經過不斷的創新優化，使內部配置更加多樣化、智能化。專業品質的分配電系統，以模塊化零件為基礎，用施耐德元器件完美組合，組成了優質化的產品方案。

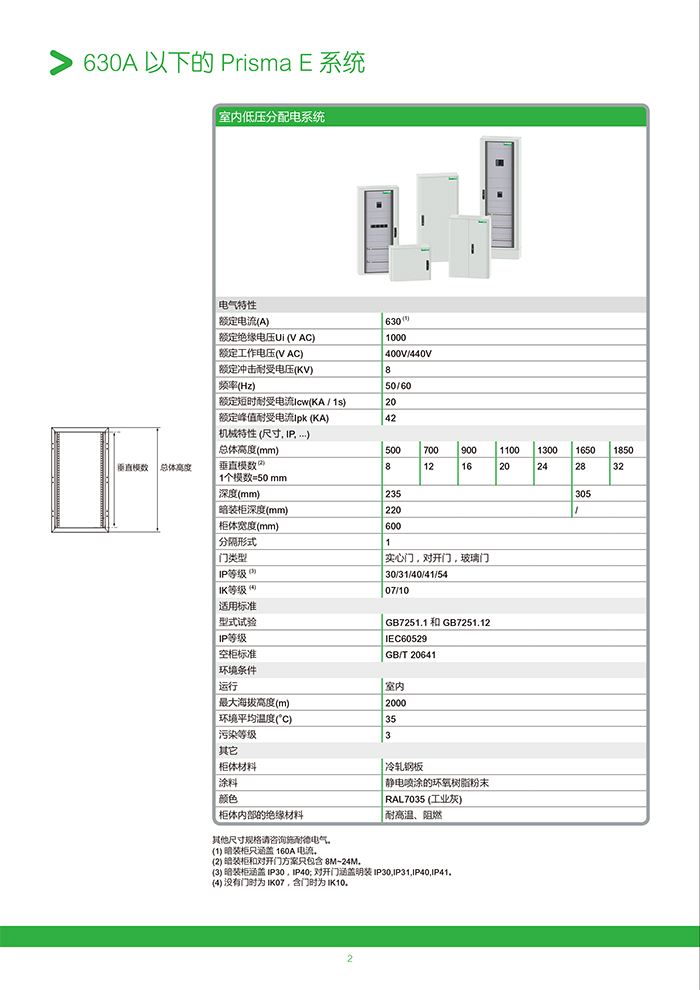

一、特性
額定電流：630A
額定絕緣電壓Ui：1000V AC
額定工作電壓：≤690V AC
額定沖擊耐受電壓：8KV
額定短時耐受電流Icw：20KA 1s
額定峰值耐受電流Ipk：42 KA
柜體防護等級：IP30,IP40,IP54
柜體高度尺寸：500,700,900,1100,1300,1650,1850
額定工作電壓：≤690V AC
額定沖擊耐受電壓：8KV
額定短時耐受電流Icw：20KA 1s
額定峰值耐受電流Ipk：42 KA
柜體防護等級：IP30,IP40,IP54
柜體高度尺寸：500,700,900,1100,1300,1650,1850
二、柜體結構：
1、施耐德配電箱材料和部件的強度；
2、成套設備的防護等級；
3、電氣間隙的爬電距離；
4、電擊防護和保護電路完整性；
5、開關器件和元件的組合；
6、內部電路和連接；
7、外部接線端子。
三、柜體安裝說明
1、柜體尺寸可根據所裝開關、連接方法、定位情況和要求的預留空間而確定；
2、安裝地板上垂直高度每25mm的模數孔可以簡化模數計算；
3、柜體寬600mm，用于功能單元和母線安裝；
4、除IP54及暗裝柜體外，頂部和底部均帶有可拆卸的進線板，進線板已安裝在柜體上，可根據需要自行拆卸和開孔。
5、8至24M配電箱柜體分為明裝和暗裝，明裝的時候可以使用柜后的預制敲落孔或使用固定環（2組）進行安裝，暗裝的時候建議墻體預留深度不小于160mm。
6、28至32M配電箱柜體為落地掛墻柜，柜體本身帶有150mm的底座。底座上留有的孔，可以用M8螺栓和地面或基座固定，且使用柜后上端留有的預制敲落孔或使用固定環（1組）進行安裝，避免柜體的傾倒。
安徽得潤電氣是一家合肥本土的開關柜廠家，擁有專業的技術團隊，先進的生產設備及加工工藝，為客戶提供保障的產品和完善的售后服務。得潤電氣同時是ABB公司，Schneider公司 和Siemens 公司的長期戰略合作伙伴。
